1、说明

      压力开关是自动喷水灭火系统中的一个重要部件，其作用是将系统的压力信号转换为电信号输出。常用于启动喷淋泵、监控报警阀的工作状态及管道内的压力变化情况。

      产品标准：GB5135.10《自动喷水灭火系统 第10部分：压力开关》

      设计规范：GB50084 《自动喷水灭火系统设计规范》

      验收规范：GB50261《自动喷水灭火系统施工及验收规范》

2、工作原理

      压力开关由螺接座、膜片、顶杆、弹簧、定位盖、调节螺钉和微动开关等零件组成，安装在报警阀组上，随着管路系统压力的变化，推动膜片，使顶杆弹簧伸缩,从而改变微动开关触点的闭合状态，将系统的压力信号转换成电信号输出。

3、主要技术参数

（1）额定工作压力：1.6MPa

（2）动作压力范围：0.035 MPa-0.05 MPa

（3）开关触点容量：DC24V 1A；AC220V 2A

（4）接口螺纹：R₂1/2″

（5）使用环境温度：4℃～50℃

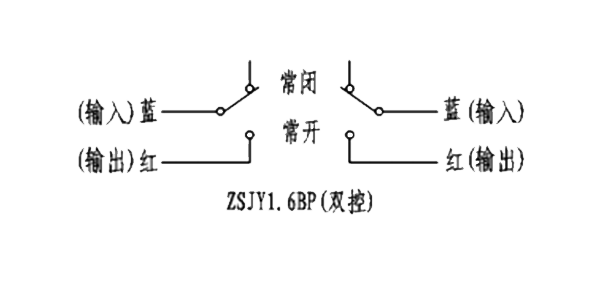

（6）接线图：

4、尺寸图

• 壓力開關
